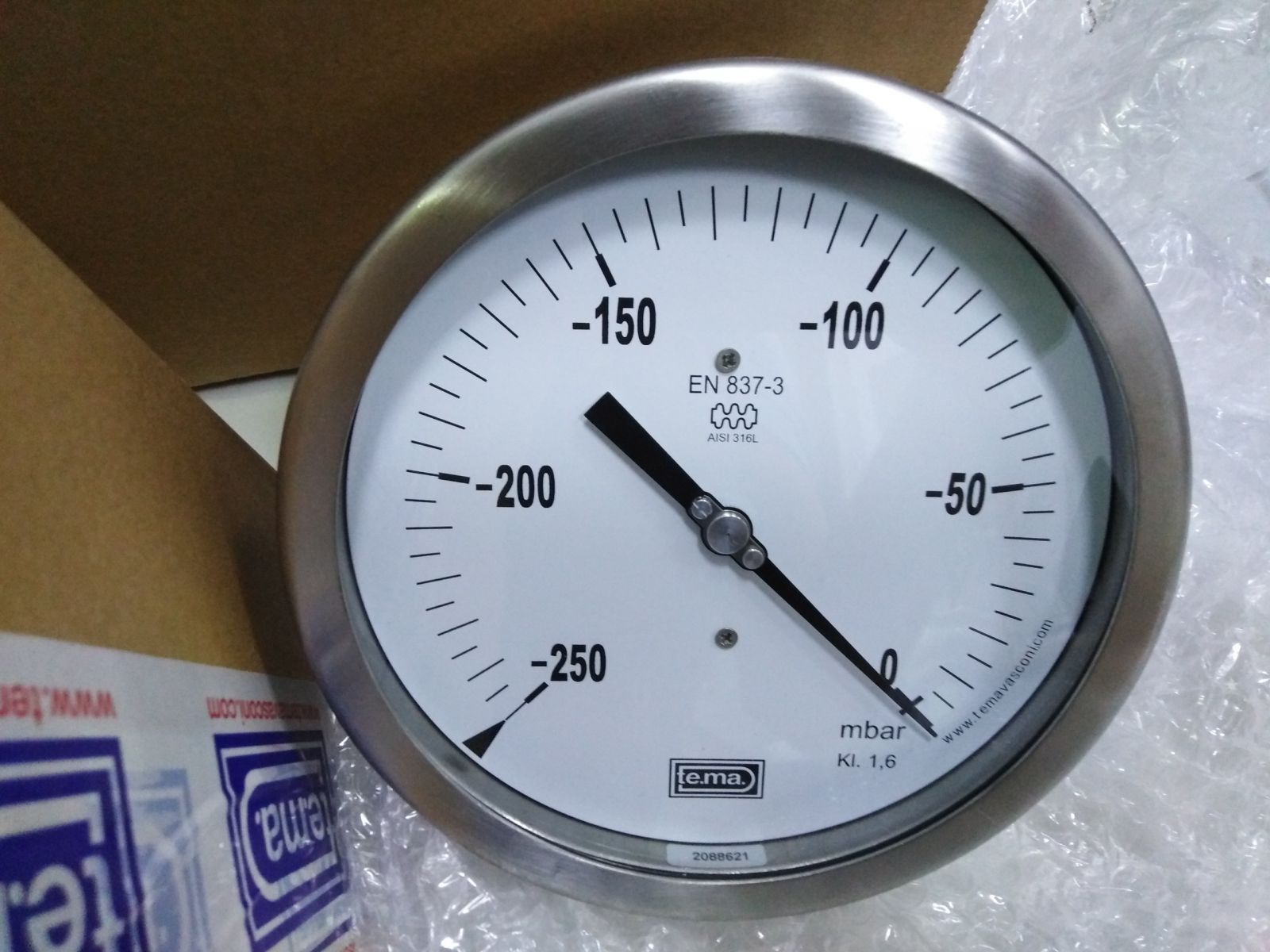

ĐỒNG HỒ ÁP SUẤT CAPSULE TEMA SERIES MC1100

Lượt xem: 21401

Mã sản phẩm

TEMA.MC1100

Tình trạng

Stock

Nguyên Lý Đồng Hồ Đo Áp Suất Thấp – Capsule

Đối với các ứng dụng có áp suất thấp (<60 KPA), đồng hồ đo áp suất ống bourdon không thể đo được. Trong trường hợp này, đồng hồ được sử dụng thuộc dạng đồng hồ áp suất thấp capsule

Hôm nay, Hải Việt chia sẻ đến bạn nguyên lý của loại đồng hồ áp suất này

Lưu chất (chất khí) đi vào đồng hồ đo áp suất theo mũi tên số 1 thông qua socket

Lưu chất đi vào hộp xếp (capsule) làm cho hộp này phồng lên và di chuyển theo chiều mũi tên số 2

Thông qua bộ phận truyền động làm kim đồng hồ quay theo chiều mũi tên số 3

Thông qua mặt hiển thị, giúp hiển thị giá trị áp suất đo được

Áp suất càng lớn làm cho hộp xếp giãn nỡ càng lớn, dẫn đến kim đồng hồ quay càng nhiều -> Hiển thị giá trị áp suất càng lớn

Do đo áp suất thấp, vật liệu cảm biến rất mỏng, do đó đồng hồ dễ bị trôi giá trị, do đó, trên mỗi đồng hồ áp suất capsule luôn có vít để điều chỉnh giá trị sau thời gian sử dụng

Dimension :
rectangular case (mod. 1105):

144x72mm,black painted Steel, with Aluminium black painted front
circular case (mod. 1101;1102):
100-150mm, case and ring in st. st. 304, bayonet type ring
Protection degree : IP55 EN60529/IEC529 (IP44 for 144x72)
Transparent: glass, thickness 4mm, gasket in neoprene
Movement: Nichel plated brass
Dial: aluminium with black numerals on white background
Pointer: Aluminium., black painted, micrometric adjustable
Blow out: neoprene, upper
Connection material : st. st. 316 , Brass (for standard version)
Sensing element: capsule in AISI 316 Ti welded TIG
Brass (for standard version)
Gasket to the pivot : polychloroprene
Connection dimension: threaded ½”NPTM or BSP/M
Mounting: direct, lower connection type 1101
direct, central rear connection type 1102
panel, with bracket and central rear conn.type 1105
Ranges:
see table at page 2
Overpressure: not admitted
Accuracy:
class 1,6 acc. to EN837 at 20°C
Ambient temperature limit: -25/+65°C
Fluid temperature limit: max 100°C (max 50°C for std. serie)
Construction acc. to ATEX directive 94/9/EC , gr.II cat. 2GDc
